LK-AMPD-D Háhraða magnaður örbylgjuofn InGaAs ljósnemi

  • Háhraði, breið bandbreidd
  • Incorporated Bias-T
  • O/E Hybrid Innbyggt
  • Mikill ávinningur, lítill hávaði, breiðband
  • Loftþétt, SMA tengi
  • Lítill dökkur straumur, hátt hlutfall merki til hávaða.
  • Small Form Factor.
Fyrirspurn

+ 86 29 88244373

Vörulýsing

LK-AMPD-D er samruni ljós- og rafeindaíhluta, með breiðvirkri InGaAs ljósdíóðu og lágsuðmagnara. InGaAs PIN ljósdíóðan hefur næmnibil frá 1000 til 1650 nm. Lágsuðmagnarinn státar af RF-hagnaði upp á 30dB.

 LK-AMPD-D getur afhent bandbreidd upp á annað hvort 12GHz eða 20GHz. Þetta tæki virkar með +9V aflgjafa. Það er hannað til að virka með venjulegum einstillingar 9/125μm ljósleiðara sem inntak. RF úttakið er með SMA tengi sem er viðnámssamstillt við 50 ohm.

 LK-AMPD-D er innsiglað á þann hátt að raki og önnur mengunarefni komist ekki inn og það vegur minna en 23 grömm. Það er vottað til að uppfylla kröfur tilskipunarinnar um takmarkanir á hættulegum efnum (RoHS) 2.0.

Tæknilegar Upplýsingar
Dæmigert og algjört hámarkseinkunn
Breytu Sym. Typ einkunn Unit
Geymsluhitabil svið TSTG -45 ~ +85 -55 ~ +100 ℃
Hitasvið rekstrarhylkis TC 25 -40 ~ +85 ℃
Forspenna VR +9 +9 ～ +12 V
Optical Input Power Pin 0 10 + dBm
Útbrunnið ljósafl PB - 13 + dBm
Hitastig blýlóðunar Tp 280（10s） 330（10s） ℃
Rafmagns / sjónræn einkenni (TC = 22 ± 3 ℃)
Breytu Sym Próf ástand Parameter Gildi Unit
Bylgjulengdarsvið λ - 1000 ~ 1650 nm
Tíðnisvið - - X - Hljómsveit Ku - Hljómsveit -
Lítil merkjabandbreidd f-3dB TC = 22 ± 3 ℃ 0,3 ～ 12 2 ~ 20 GHz
Svörun Re VR =+9V, Pin =10mW λ = 1310 nm ≥ 0.8 ≥ 0.85 A / W
λ = 1550 nm ≥ 0.85 ≥ 0.8
Amplitude Flatness A TC =-45～+85 ℃ ≤ ± 2 dB
Saturation Optical Power Ps VR = +9 V, λ = 1550 nm AC mótuð 10 + dBm
RF merkjaaukning G - 30 ± 1 dB
Mettun RF Output Power Pút - 10 + dBm
Framleiðsla VSWR VSWR - ≤ 2 -
Útgangssamviðnám RL - 50 Ω

●Dæmigert svarferlar

Mynd 1

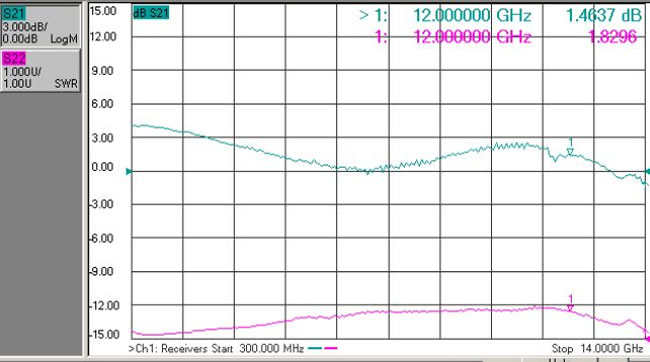

(Mynd 1 Tíðnisvörun ljósnema í X-bandi)

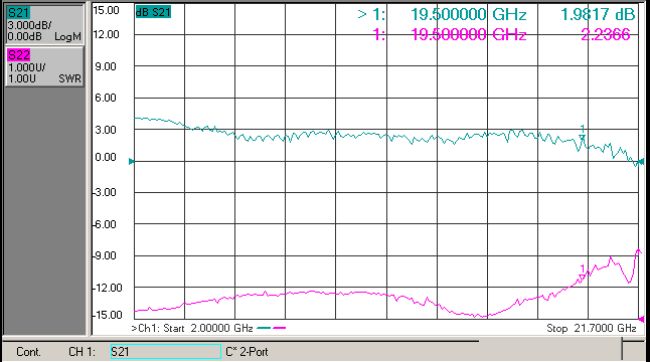

(Mynd 2 Ku - Tíðnisvörun ljósnema)

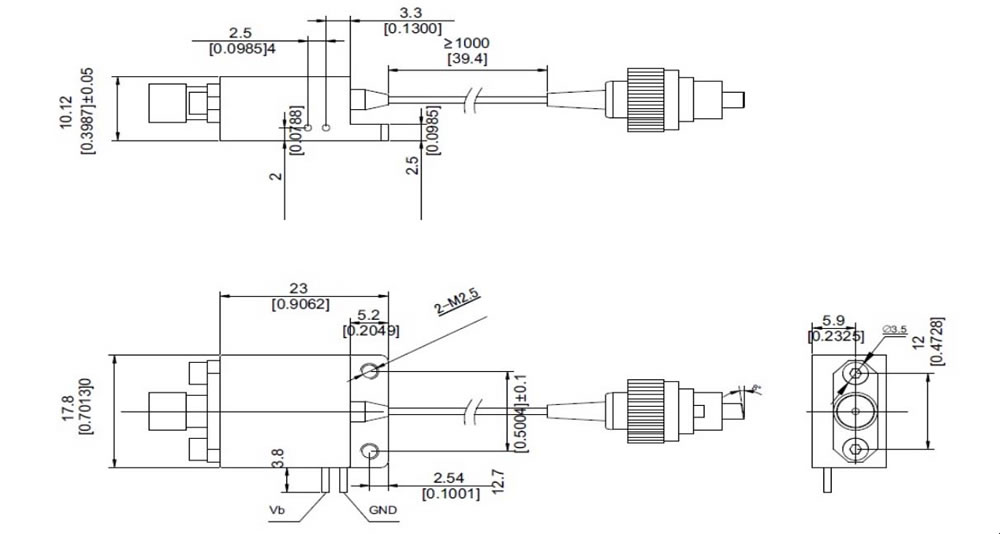

●Mál og pinnar ( Eining: mm[tommu])

óskilgreint

RF tengi: SMA

●Röðun Upplýsingar

Blað 1:

code RF merkjaaukning Athugasemd
D 30 dB Dæmigert og miðtíðni

Blað 2:

code Analog bandbreidd
X 0,3 ～ 12 GHz
Ku 2 ~ 20 GHz

Blað 3:

code Tengja Type Athugasemd
N Ekkert tengi Single-mode 9 / 125 μm trefja pigtail
A FC / APC
P FC / PC

●Varúðarráðstafanir

  • Beygjuradíus trefjanna er ekki minni en 20 mm til að koma í veg fyrir að trefjar skemmist.

  • Gakktu úr skugga um að trefjartengiflöturinn sé hreinn áður en hann er tengdur við opto-hringrásina.

  • Viðeigandi ESD vörn er nauðsynleg við geymslu, flutning og notkun.

Hægt er að aðlaga alla staðlaða ljósnema okkar í einingar！

Umsóknir

  • Upplýsingavinnsla ratsjár

  • Rafræn hernaður

  • Loftnetsmæling

  • Ljósleiðarasamskipti

  • Öryggi og eftirlit
