LK-SSPD Mini-High Speed ​​InGaAs ljósnemi

  • Breið bandbreidd ， Háhraði
  • Mikil svörun
  • Incorporated Bias-T
  • Hátt mettunarinntak
  • Loftþétt, SMA tengi
  • Lítill dökkur straumur, hátt hlutfall merki til hávaða.
  • Small Form Factor.
Fyrirspurn

+ 86 29 88244373

Vörulýsing

LK-SSPD háhraða ljósnemi er hannaður til að mæta stafrænum og hliðstæðum forritum. Þessi eining er búin InGaAs PIN ljósdíóða sem hefur bylgjulengdarsvörun frá 1000 til 1650 nm, ásamt nauðsynlegum samsvarandi rafeindabúnaði.

LK-SSPD er fær um að bjóða upp á bandbreidd upp á 20 GHz. Það virkar með +5 V aflgjafa og er samhæft við staðlaða einstillingu 9 / 125 μm trefjar fyrir inntak. RF úttakið notar SMP-samhæft tengi sem er viðnámspassað við 50 ohm.

LK-SSPD er loftþétt í þéttu húsi og vegur minna en 8 grömm.

Tæknilegar Upplýsingar
Dæmigert og algjört hámarkseinkunn
Breytu Sym. Typ einkunn Unit
Geymsluhitabil svið TSTG -45 ~ +85 -55 ~ +100 ℃
Hitasvið rekstrarhylkis TC 25 -40 ~ +85 ℃
Forspenna VR +5 +5 ～ +9 V
Optical Input Power Pin +3 10 + dBm
Útbrunnið ljósafl PB - 13 + dBm
Hitastig blýlóðunar Tp 280（10s） 330（10s） ℃
Rafmagns / sjónræn einkenni (TC = 22 ± 3 ℃)
Breytu Sym Próf ástand Parameter Gildi Unit
Bylgjulengdarsvið λ - 1000 ~ 1650 nm
Tíðnisvið - - Ku + Hljómsveit -
Lítil merkjabandbreidd f-3dB TC = 22 ± 3 ℃ 0.3 ~ 20 GHz
Svörun Re VR=+5V, Pin =1mW λ = 1310 nm ≥ 0.9 A / W
λ = 1550 nm ≥ 0.85
Amplitude Flatness A TC =-45～+85 ℃ ≤ ± 2 dB
Saturation Optical Power Ps VR= 5v, λ = 1550 nm
AC mótað		 17 + dBm
Myrkur straumur Id VR=+5v ≤ 10 nA
Mettun RF Output Power Pút - -10 dBm
Útgangssamviðnám RL - 50 Ω

  • Dæmigert svarferlar

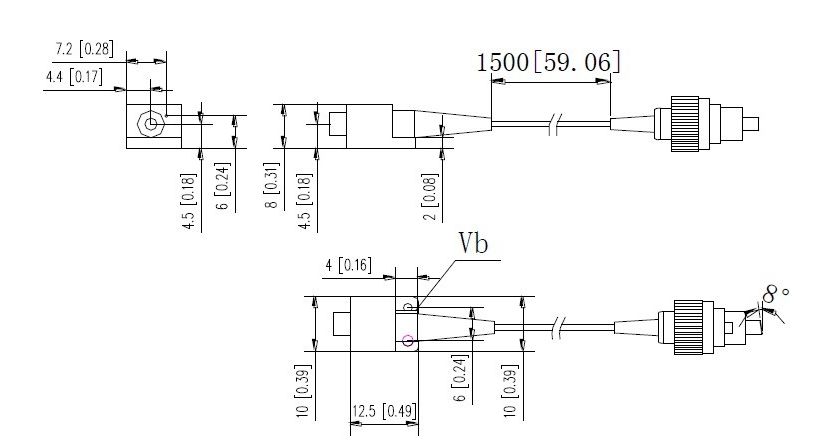

  • Mál og pinnar ( Eining: mm[tommu])

RF tengi: SMP

  • Röðun Upplýsingar

Blað 1:

code Analog bandbreidd
KU 0.3 ~ 20GHz

Blað 2:

code Tengja Type Athugasemd
N Ekkert tengi Single-mode 9 / 125 μm trefja pigtail
A FC / APC
P FC / PC

  • Varúðarráðstafanir

  • Beygjuradíus trefja er ekki minna en 20 mm til að forðast skemmdir á trefjum.

  • Gakktu úr skugga um að trefjartengiflöturinn sé hreinn áður en hann er tengdur við opto-hringrásina.

  • Viðeigandi ESD vörn er nauðsynleg við geymslu, flutning og notkun.

Hægt er að aðlaga alla staðlaða ljósnema okkar í einingar！

Umsóknir

  • Ljósleiðarasamskipti

  • Upplýsingavinnsla ratsjár

  • Rafræn hernaður

  • Háhraða merkjapróf og mæling

  • Öryggi og eftirlit
