LK-FCPD InGaAs ljósnemi

  • Breið bandvídd
  • Incorporated Bias-T
  • O/E Hybrid Innbyggt
  • Lágur hávaði, breiðband
  • SMA tengi
  • Lítill dökkur straumur, hátt hlutfall merki til hávaða.
  • Small Form Factor.
Fyrirspurn

+ 86 29 88244373

Vörulýsing

The Fiber-Coupled Photodetector (FCPD) er háþróað optolectronic blending kerfi, sem inniheldur breiðband Indium Gallium Arsenide (InGaAs) ljósdíóða. InGaAs PIN ljósdíóða er hönnuð til að bregðast við bylgjulengdum á bilinu 1000 til 1650 nanómetrar. LK-FCPD er fær um að veita bandbreidd upp á 1 gígahertz, 2.5 gígahertz, og býður upp á sérhannaðar lausnir með hámarks bandbreiddargetu upp á 8 gígahertz. Tækið er knúið af +5 volta straumspennu og er búið venjulegu FC (andlitssnertingu) ljósleiðaratengi fyrir ljósleiðara. Útvarpstíðni (RF) úttakið er auðveldað í gegnum SMA-samhæft tengi, sem er viðnámspassað við 50 ohm.

LK-FCPD er léttur, minna en 15 grömm, sem er hagkvæmt fyrir notkun sem krefst lágmarks massa. Tækið er í samræmi við takmörkun á hættulegum efnum (RoHS) tilskipun 2.0, sem tryggir að það uppfylli strangar umhverfis- og öryggisreglur.

Tæknilegar Upplýsingar
Dæmigert og algjört hámarkseinkunn
Breytu Sym. Typ einkunn Unit
Geymsluhitabil svið TSTG -45 ~ +85 -55 ~ +100 ℃
Hitasvið rekstrarhylkis TC 25 -40 ~ +70 ℃
Forspenna VR +5 +4.75 ～ +5.25 V
Optical Input Power Pin 0 +5 dBm
Útbrunnið ljósafl PB - 13 + dBm
Hitastig blýlóðunar Tp 280（10s） 330（10s） ℃
Rafmagns / sjónræn einkenni (TC = 22 ± 3 ℃)
Breytu Sym Próf ástand Parameter Gildi Unit
Bylgjulengdarsvið λ - 1000 ~ 1650 nm
Tíðnisvið - - L hljómsveit S hljómsveit CM -
Lítil merkjabandbreidd f-3dB TC = 22 ± 3 ℃ 0.03 ~ 1 0.03 ~ 2.5 0.1 ~ 8 GHz
Svörun Re VR =+5V, Pin =1mW λ = 1310 nm ≥ 0.90 ≥ 0.90 ≥ 0.90 A / W
λ = 1550 nm ≥ 0.90 ≥ 0.90 ≥ 0.90
Amplitude Flatness A TC =-40～+70 ℃ ≤ ± 1.5 ≤ ±2 dB
Framleiðsla VSWR VSWR - ≤ 2 ≤ 2.2 -
Saturation Optical Power Ps VR = +5 V, λ = 1550 nm
AC mótað		 +5 dBm
Mettun RF Output Power Pút - -10 dBm
Myrkur straumur ID - ≤ 10 nA
Útgangssamviðnám RL - 50 Ω

● Dæmigert svörunarferlar

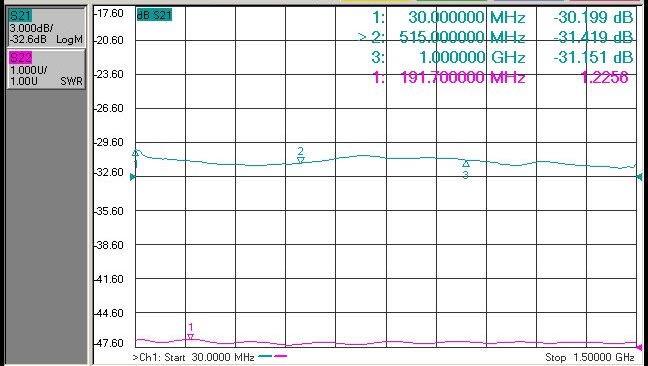

Mynd . 1 L- Band FCPD InGaAs Ljósnemar tíðniviðbrögð

Mynd . 2 S- Band FCPD InGaAs Ljósnemar tíðniviðbrögð

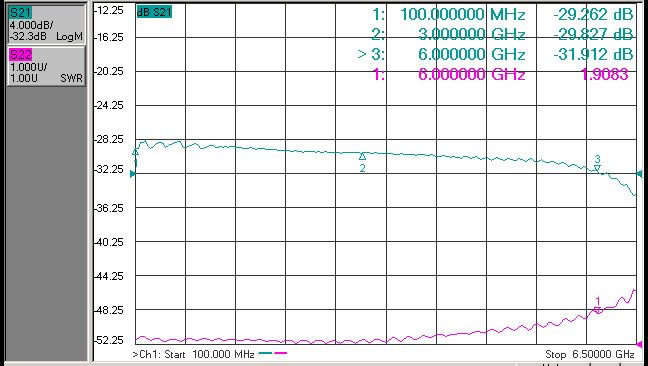

Mynd . 3 C- Band FCPD InGaAs Ljósnemar tíðniviðbrögð

●Mál og pinnar ( Eining: mm[tommu])

Ljósleiðaratengi: FC (andlitssnerting) ljósleiðaratengi

RF tengi: SMA

●Röðun Upplýsingar

Blað 1:

code Analog bandbreidd
L 0.03 ~ 1 GHz
S 0.03 ~ 2.5 GHz
CM Sérsnið (≦ 8GHz)

● Varúðarráðstafanir

  • Gakktu úr skugga um að trefjartengiflöturinn sé hreinn áður en hann er tengdur við opto-hringrásina.

  • RF tengi og sjónsviðmót skulu vera þakin rykhettu þegar þau eru ekki í notkun.

  • Viðeigandi ESD vörn er nauðsynleg við geymslu, flutning

Hægt er að aðlaga alla staðlaða ljósnema okkar í einingar！

Umsóknir

  • Upplýsingavinnsla ratsjár

  • Rafræn hernaður

  • Loftnetsmæling

  • Ljósleiðarasamskipti

  • Öryggi og eftirlit
