LK-HPPD-Ku High Power InGaAs Balanced Photodetector

  • Breið bandvídd
  • Incorporated Bias-T
  • DC Tengdur
  • Loftþétt, SMA tengi
  • Lítill dökkur straumur, hátt hlutfall merki til hávaða.
  • Small Form Factor.
Fyrirspurn

+ 86 29 88244373

Vörulýsing

Háhraðajafnvægi ljósnemarinn (HPPD-Ku) er nákvæmur ljósrafeindabúnaður sem er sérsniðinn fyrir stafræn og hliðræn forrit. Þessi eining samþættir InGaAs PIN ljósdíóða með litrófssvörunarsviði frá 1250 til 1650 nanómetrum, að meðtöldum nauðsynlegum samsvarandi rafeindabúnaði til að tryggja heilleika og frammistöðu merkja.

LK-HPPD-Ku er fær um að skila bandbreidd upp á 18 gígahertz, sem gerir það hentugt fyrir háhraða gagnaflutningsforrit. Það starfar á +5 volta aflgjafa, sem er í samræmi við staðlaðar aflkröfur fyrir stöðugleika og skilvirkni. Einingin er samhæf við staðlaða einhams 9/125 míkrómetra ljósleiðara, sem tryggir óaðfinnanlega samþættingu við núverandi trefjainnviði. Úttakstengið fyrir útvarpstíðni (RF) er búið SMA-samhæfu tengi, sem er viðnámspassað við 50 ohm, sem auðveldar hámarks merkjaflutning og lágmarkar merkjataps.

Tæknilegar Upplýsingar
Dæmigert og algjört hámarkseinkunn
Breytu Sym. Typ einkunn Unit
Geymsluhitabil svið TSTG -45 ~ +85 -55 ~ +100 ℃
Hitasvið rekstrarhylkis TC 25 -40 ~ +85 ℃
Forspenna VR +5 +5 ～ +9 V
Optical Input Power Pin 10 + 17 + dBm
Útbrunnið ljósafl PB - 20 + dBm
Hitastig blýlóðunar Tp 280（10s） 330（10s） ℃
Rafmagns / sjónræn einkenni (TC = 22 ± 3 ℃)
Breytu Sym Próf ástand Parameter Gildi Unit
Bylgjulengdarsvið λ - 1000 ~ 1650 nm
Tíðnisvið - - Ku - Hljómsveit -
Lítil merkjabandbreidd f-3dB TC = 22 ± 3 ℃ 0.8 ~ 18 GHz
Svörun Re VR , Pin =1mW λ = 1310 nm ≥ 0.85 A / W
λ = 1550 nm ≥ 0.8
Amplitude Flatness A TC =-45～+85 ℃ ≤ ± 1.5 dB
Saturation Optical Power Ps VR , λ = 1550 nm
AC mótað		 17 + dBm
Myrkur straumur Id VR ≤ 10 nA
Mettun RF Output Power Pút - -10 dBm
Útgangssamviðnám RL - 50 Ω

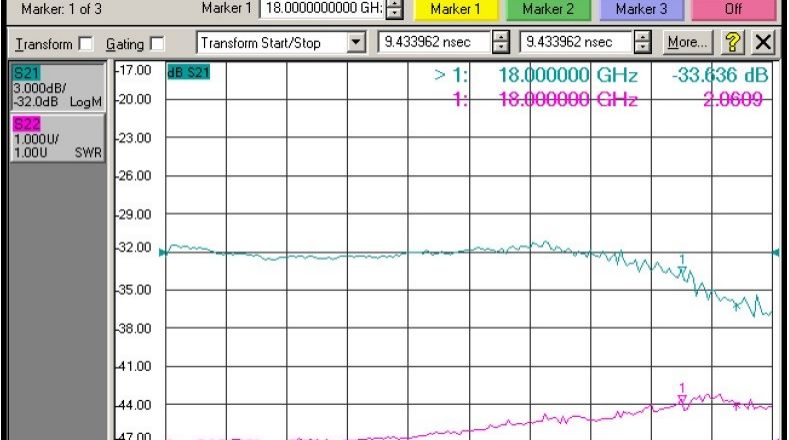

● Dæmigert svörunarferlar

(VR, λ=1550nm, TC =25ºC, pinna=0dBm)

（ Ku - Band ljósnemi tíðni svörun）

● Mál og pinnar (Eining: mm[tommu])

●Röðun Upplýsingar

Blað 1:

code Analog bandbreidd
KU 0.8 ~ 18GHz

Blað 2:

code Tengja Type Athugasemd
N Ekkert tengi Single-mode 9 / 125 μm trefja pigtail
A FC / APC
P FC / PC

● Varúðarráðstafanir

  • Beygjuradíus trefja er ekki minna en 20 mm til að forðast skemmdir á trefjum.

  • Gakktu úr skugga um að trefjartengiflöturinn sé hreinn áður en hann er tengdur við opto-hringrásina.

  • Viðeigandi ESD vörn er nauðsynleg við geymslu, flutning og notkun.

Hægt er að aðlaga alla staðlaða ljósnema okkar í einingar！

Umsóknir

  • Ljósleiðarasamskipti

  • Upplýsingavinnsla ratsjár

  • Rafræn hernaður

  • Háhraða merkjapróf og mæling

  • Öryggi og eftirlit
