LK-NYDMD DWDM örbylgjuofn DFB leysieining

  • Bein mótun DFB leysir
  • High-Dynamic-Range
  • Bylgjulengd: CWCM
  • 18 GHz bandbreidd
  • Lágur þröskuldur straumur
  • Hátt framleiðsla
  • 7pinna fiðrildapakki með SMA tengi
  • Rekstrarhitastig: -40 til 70 ℃
  • Auka áreiðanleika
Fyrirspurn

+ 86 29 88244373

Vörulýsing

LK-NYDMD leysir er betri leysir með beint mótaðan dreifðan endurgjöf (DFB) sem er hannaður til að skila framúrskarandi afköstum í línulegum ljósleiðarasamskiptum fyrir forrit sem krefjast mjög breiðrar bandbreiddar. LK-NYDMD þjónar sem háþróaður valkostur við hefðbundin kóaxkapalkerfi og skarar fram úr í að senda hátíðnimerki á 12 GHz eða 18 GHz.

Með því að varðveita heilleika RF merkisins í upprunalegri mynd auka þessir leysir verulega áreiðanleika örbylgjusamskiptaneta. Þökk sé þessum eiginleikum bætir LK-NYDMD merkjagæði um fjölbreytt úrval af forritum, svo sem fjarstýringu á loftneti, fjarmælingum, dreifingu tíma- og viðmiðunarmerkja, svo og mæli- og tafalínukerfi.

LK-NYDMD er með samþættan ljóseinangrunarbúnað, hitaraflskælir (TEC), hitastýri, leysidíóðaflís og skjáljósdíóða, sem allir eru innsiglaðir í öflugum 7 pinna fiðrildapakka til að tryggja loftþétta vernd og viðhalda hámarksafköstum.

Tæknilegar Upplýsingar
Alger hámarkseinkunn
Breytu tákn Min. Max. Unit
Laser díóða framstraumur If - 120 mA
Laser díóða bakspenna V - 1 V
Afl að framan Pf - 20 dBm
PD bakspenna V - 15 V
Áframstraumur (PD) Im - 2 mA
Operation hitastig To -40 70 + ° C
Geymsluhita Ts -55 85 + ° C
Geymsla hlutfallslegur raki Sr - 85 %
Ljós- og rafmagnsforskrift (Tc=25°C)
Breytu tákn Próf ástand Min Typ max einingar Athugaðu
Bylgjulengd λ IF = ÉgOP, T = TOP DWDM (ITU)
1550
-		 nm
Tíðni - X valkostur 0.1 - 12 GHz -
Ku valkostur 1 - 18
Ljósútgangsafl P IF=Iop - 10 - mW 1
Thershold straumur Ith λ=1550nm - - 10 mA -
Aðgerð núverandi Iop λ=1550nm - 55 100 mA -
Rekstrarspennu Vop λ=1550nm - 1.5 2.5 V -
Skilvirkni halla SE - 0.2 - - W / A -
Bælingarhlutfall hliðarhams SMSR λ=1550nm, IF=Iop 30 - - dB -
Rative Intensity Noise RIN   - -150 -130 dB / Hz -
Bandbreidd (-3dB,I=60mA) S21 X valkostur - 12 - GHz -
Ku valkostur - 18 -
Return tap VSWR X valkostur - - 2 dB -
Ku valkostur - - 2.2
Inntak 1 dB Þjöppun   - 15 - - dBm -
Thermistor mótstöðu Rth @ 25 ° C - 10 - Kohm -
TEC straumur It - - - 1.2 A 2
TEC spenna Vt   - - 2.5 V 2
Rafmagn (PD) Ct   - - 20 pF -
Vöktun straums Im - 0.10 - 2.0 mA -
Myrkur straumur (PD) Id   - - 50 nA -

Skýringar:Allar leysiflögur koma frá oblátum sem hafa verið vottaðar með því að nota dæmigerðan fjölda tækja sem verða að ná ásættanlegu afköstum fyrir innbrennslu.

1.Laser hitastig stilltur 25 ℃, forspennustraumur við 55mA

2. Hitastig vinnsluhylkis -40 ~ 70 ℃


● Dæmigert gögn

(λ=1550nm, TC =25 ℃)

（ Mynd. 1 X- Band S11 og S22 gögn ）

（ Mynd 2 Ku- Band S11 og S22 gögn ）

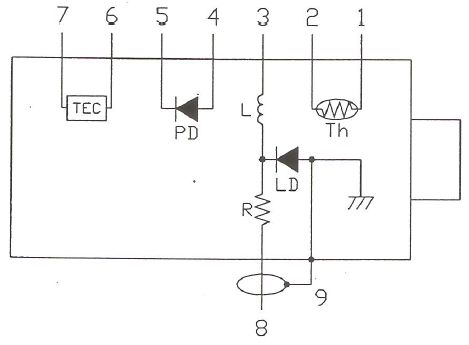

● Rafmagnsteikning

Leið # virka
1 Hitastig
2 Hitastig
3 LD-(Hlutdrægni)
4 PD+
5 PD-
6 Kælir+
7 Kælir-
8 LD-(RF)
9 Ground

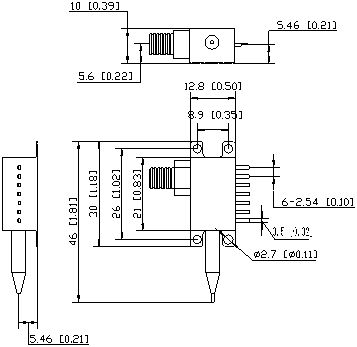

● Útlínur teikningar (Eining: mm[tommu])


RF tengi: SMA


● Pöntunarupplýsingar

Blað 1:

code Lýsing
DM DWDM (Dense Wavelength Division Multiplexing) 7 PIN fiðrildapakki

Blað 2:

code Analog bandbreidd
X 0.1 ~ 12 GHz
Ku 1 ~ 18 GHz

Blað 3:

Sund Tíðni (THz) Miðbylgjulengd (nm)   Sund Tíðni (THz) Miðbylgjulengd (nm)
C01 Sérsniðin bylgjulengd sem óskað er eftir C37 193.7 1547.72
C02 Ekki ITU, 1547 nm – 1560 nm C38 193.8 1546.92
C03 Ekki ITU, 1557 nm – 1560 nm C39 193.9 1546.12
C04 Ekki ITU, 1530 nm – 1560 nm C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

Blað 4:

code Tengja Type Athugasemd
A FC / APC Single-mode 9 / 125 μm trefjar pigtail, 0.9 mm, 1m lengd
S SC / APC
N Ekkert tengi

● Varúðarráðstafanir

  • Beygjuradíus trefja er ekki minna en 20 mm til að forðast skemmdir á trefjum.

  • Gakktu úr skugga um að trefjartengiflöturinn sé hreinn áður en hann er tengdur við opto-hringrásina.

  • Viðeigandi ESD vörn er nauðsynleg við geymslu, flutning og notkun.

Umsóknir

  • Háhraða gagnasamskipti

  • Fjarstýring fyrir loftnet

  • Farsíma og PCS net

  • Analog RF tengla sending

  • Hernaðarsamskipti

  • Rekja, fjarmælingar og eftirlit

  • Fjarmælingarkerfi

  • Her- og varnarkerfi
