LK-NY30E Ka-Band ljóssendir
- Ofurbreiðband (betra en 35GHz)
- DWDM
- High-Dynamic-Range
- Hátt framleiðsla
- Low Relative Intensity Noise (RIN)
- Margar vinnustillingar í boði
- Rekstrarhitastig: (-40℃～70℃)
Vörulýsing
LK-NY30E Series Ka-Band Optical Transmitter er fyrst og fremst gerður úr nokkrum lykilþáttum, þar á meðal aflmikill leysiljósgjafi, ofurbreiðband LiNbO3 styrkleikastýri, spennustöðugleika umbreytingarrás, akstursrás, vöktunar- og vísbendingarrás.
Þessi sendir starfar innan ITU-staðalsins með þéttri bylgjulengd skiptingu margföldunar (DWDM) litrófsins fyrir stilltan sjónmerkjaútgang. Það státar af mótunarbandbreidd sem fer yfir 35GHz og er fær um að framleiða allt að 10mW úttaksljósafl, með stöðugri ljósbylgjulengd.
LK-NY30E Series starfar á einni jákvæðri aflgjafaspennu og viðheldur öflugri frammistöðu innan spennusviðs frá +12V til +36V. Að auki er sendirinn útbúinn samþættri vísbendingaaðgerð sem veitir rauntíma endurgjöf um stöðu aflgjafa og ljósaflgjafa, sem tryggir áreiðanlega notkun og auðvelda eftirlit.
Tæknilegar Upplýsingar
Alger hámarkseinkunn
| Breytu | tákn | Min. | Týpa. | Max. | Unit |
| Geymsluhita | TSTG | -55 | 25 + | 85 + | ℃ |
| Operation hitastig | TC | -40 | 25 + | 70 + | ℃ |
| RF inntaksafl1 | Pin | - | 15 + | 25 + | dBm |
| Spenna | Vin | 12 + | 12 + | 36 + | V |
(1) Vinnuhamur fyrir stöðuga bylgju (CW).
Ljós- og rafmagnsforskrift (TC = 22±3℃)
| Breytu | tákn | Min. | Týpa. | Max. | Unit | Athugaðu |
| Bylgjulengd | λ | 1527.99 | - | 1563.05 | nm | ITU staðall |
| Tíðni（3dB） | f3dB | 2 | - | 35 | GHz | - |
| Létt úttaksafl | P | 10 | - | - | mW | - |
| Hlutfallslegur styrkur hávaði | rín | - | - | -155 | dBc/Hz | - |
| Ávöxtunartap（VSWR） | VSWR | - | - | 2.5 | - | - |
| Inntak 1 dB Þjöppun | - | 17 + | - | - | dBm | - |
Aflgjafi (TC = 22±3℃)
| Breytu | Min. | Týpa. | Max. | Unit |
| Spenna | 12 + | 12 + | 36 + | V |
| Núverandi(2) | 0.4 | 0.7 | 1.2 |
A |
(2) Prófskilyrði: Vin = +12V.
● Dæmigerð svörunarferill

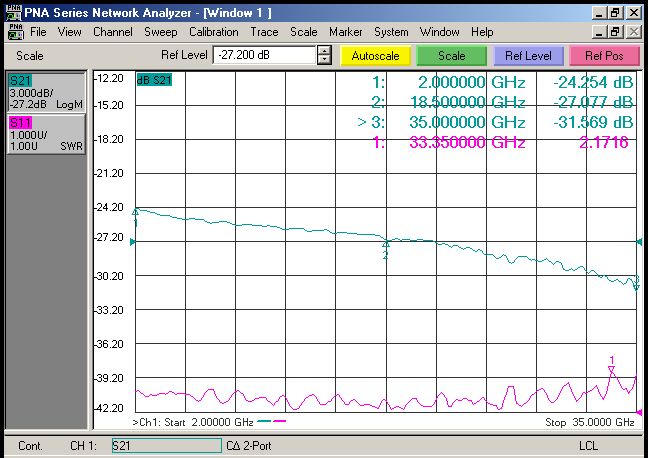

Mynd 1 Dæmigert svarferill LK-NY30E Ka-band sendis
● Málseining: mm[tommu]

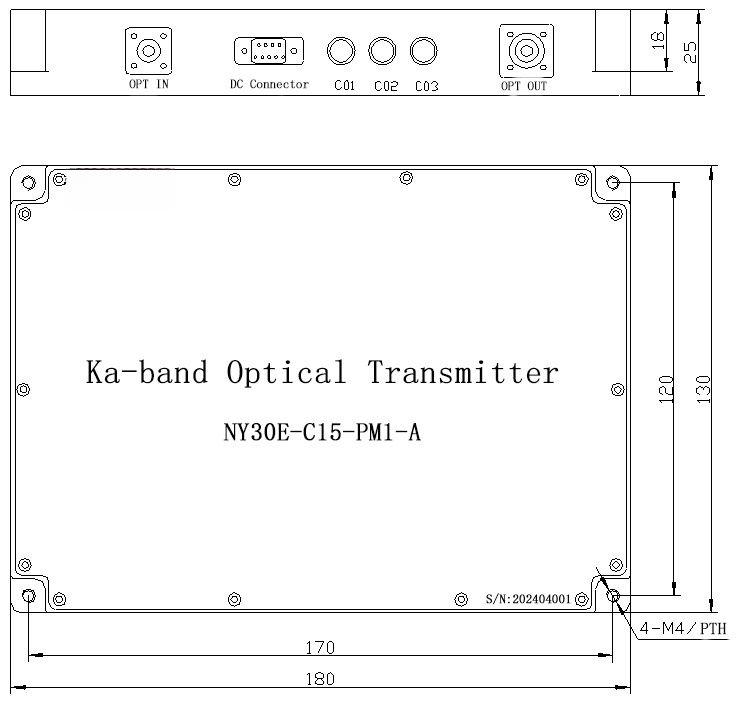

Mynd 2 Stærð sendis LK-NY30E
RF tengi: SMA
Rafmagnstengi: J30J-9-ZKP
● Pin Of Power Supply
| Breytu | Lýsing | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Spenna | Vin | NC | GND | NC | |||||
● Order Upplýsingar
Blað 1:
| tákn | Lýsing |
| 30E | Ka-band Ytri mótunarsendir |
Blað 2:
| code | Tíðni (THz) | Bylgjulengd (nm) | code | Tíðni (THz) | Bylgjulengd (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Blað 3:
| tákn | Lýsing |
| PM1 | Panda trefjar |
| PM2 | Sporöskjulaga trefjar |
Blað 4:
| tákn | Lýsing |
| CM | Aðlögun notenda |
| A | FC / APC |
Umsóknir
Loftnet og radar
Satcom
Rafrænt mótvægiskerfi
Analog RF tengla sending
Þráðlaus breiðbandssamskipti
Farsímasamskiptastöð
DWDM kerfi
Dreifð ratsjárkerfi
