NYC10D
NYC10D

LK-NYC10D DML DFB leysiseining

  • DML DFB leysitækni
  • ITU-staðall DWDM bylgjulengd
  • High-Dynamic-Range
  • Bandbreidd betri en 10GHz
  • Frábær bylgjulengdarstöðugleiki
  • Vinnuhitastig (-40℃～70℃)
Fyrirspurn

+ 86 29 88244373

Vörulýsing

LK-NYC10D DML Laser Module er háþróuð sjón senditæki eining, vandlega samsett með Directly Modulated Laser (DML) Distributed Feedback (DFB) leysir, sjálfvirkri sjónaflsstýringarrás, sjálfvirkri hitastýringarrás, spennustöðugandi umbreytingarrás og vöktunarvísisrás.

Þessi háhraða DML DFB leysir er hannaður til að starfa innan ITU-staðalsins með þéttri bylgjulengd skiptingu multiplexing (DWDM) bylgjulengdarófi, sem tryggir samræmi við alþjóðlegar fjarskiptareglur. Mótunarbandbreiddin fer yfir 10GHz, sem auðveldar háhraða gagnaflutningsgetu. Einingin er fær um að skila afköstum umfram 5mW, sem er nauðsynlegt til að viðhalda merki heilleika yfir ýmsa netinnviði.

Knúið af einum jákvæðum aflgjafa, LK-NYC10D röð einingin er hönnuð fyrir stöðuga notkun á spennusviði frá +7V til +36V. Ennfremur er einingin búin virku stöðuvísunarkerfi sem veitir rauntíma endurgjöf um eðlilega aflgjafa og sjónræna aflgjafa, sem eykur áreiðanleika kerfisins og einfaldar greiningu.

Tæknilegar Upplýsingar

Alger hámarkseinkunn

Breytu       tákn Min. Týpa. Max. Unit
Geymsluhita TSTG -55 25 + 85 + ℃
Operation hitastig TC -40 25 + 70 + ℃
RF inntaksafl1 Pin - 10 + 20 + dBm
Spenna Vin +7 12 + 36 + V

(1) Samfelld bylgja (CW)

Ljós- og rafmagnsforskrift (TC = 22±3℃)

Breytu tákn Próf ástand Min. Týpa. Max. Unit Athugasemd
Bylgjulengd λ - 1527.99 - 1563.05 nm ITU staðall
Tíðni（3dB） f3dB S hljómsveit 0.1 - 3.5 GHz -
C hljómsveit 0.1   8.5 GHz -
Ljósútgangsafl P - 5 10 - mW -
Hlutfallslegur styrkur hávaði rín - - - -155 dBc/Hz -
VSWR VSWR - - - 2
Inntak 1 dB Þjöppun - - 13 + 15 + - dBm -

Aflgjafi (TC = 22±3℃)

Breytu  Min. Týpa. Max. Unit
Spenna +7 12 + 36 + V
Núverandi(2) 0.07 0.1 1 A

(2) Prófskilyrði: Vin = +12V.


● Dæmigert gögn

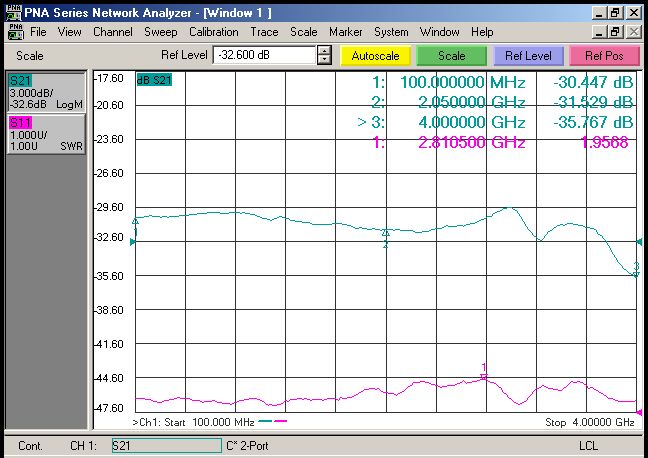

Mynd 1 LK-NYC10D-S DML DFB Laser Dæmigert tíðniferill

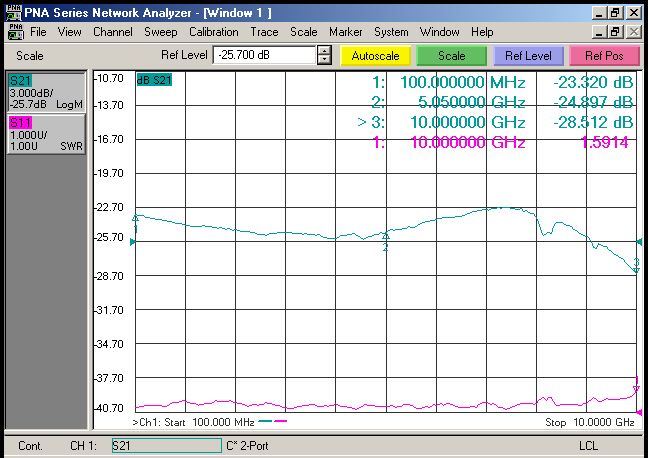

Mynd 2 LK-NYC10D-C DML DFB Laser Dæmigert tíðniferill


● Dæmigerð litrófsferill

óskilgreint

Mynd 3 LK-NYC10D DML DFB Laser Dæmigert litrófsferill


● Málseining: mm[tommu]

óskilgreint

Mynd 4 LK-NYC10D DML DBF Laser Module Dimension

RF tengi: SMA

Rafmagnstengi: J30J-9-ZKP


● Upplýsingar um pöntun

óskilgreint

Blað 1:

Gerð Dæmigerð bylgjulengd
S 0.1 ~ 3.5GHz
C 0.1 ~ 8.5GHz

Sheet 2

NO. Tíðni (THz) Bylgjulengd (nm)   NO. Tíðni (THz) Bylgjulengd (nm)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

Blað 3:

Gerð tengi Athugasemd
N Nr Flans
A FC / APC Standard 9/125μm SM trefjar
P FC / PC Standard 9/125μm SM trefjar
Umsóknir

  • Fjarstýring fyrir loftnet

  • Farsíma og PCS net

  • Analog RF tengla sending

  • Rekja, fjarmælingar og eftirlit

  • Þráðlaus breiðbandssamskipti

  • DWDM kerfi

  • Þráðlaus bakhal
