LK-NYC04D DML DFB sendir
- DML DFB leysitækni
- High-Dynamic-Range
- Bandbreidd betri en 4GHz
- CWDM bylgjulengdarsamhæfi
- Lágmark máttur neysla
- Lítill kostnaður
Vörulýsing
LK-NYC04D DML sendandi samanstendur fyrst og fremst af DML DFB leysi, sjálfvirkri sjónaflsstýringarrás, spennustöðugandi umbreytingarrás og vöktunarvísisrás. Þessi sendir er með DML leysibylgjulengdir sem samræmast CWDM staðlinum, sérstaklega við 1270nm, 1290nm, 1310nm, 1330nm, 1350nm og 1370nm.
Það býður upp á mótunarbandbreidd sem fer yfir 4GHz og getur skilað framleiðsla sem fer yfir 2mW. Einingin starfar á einni jákvæðri aflgjafa og er hönnuð til að virka á áreiðanlegan hátt innan spennusviðs frá +7V til +36V. Að auki er einingin búin vísir sem staðfestir eðlilegt ástand bæði aflgjafa og sjónaflsúttaks, sem auðveldar eftirlit og viðhald.
Tæknilegar Upplýsingar
Alger hámarkseinkunn
| Breytu | tákn | Min. | Týpa. | Max. | Unit |
| Geymsluhita | TSTG | -40 | 25 + | 70 + | ℃ |
| Operation hitastig | TC | -20 | 25 + | 55 + | ℃ |
| RF inntaksafl1 | Pin | - | 0 |
17 + | dBm |
| Spenna | Vin | +7 | 12 + | 36 + | V |
Ljós- og rafmagnsforskrift (TC = 25 ℃)
| Breytu | Gerð | tákn | Min. | Týpa. | Max. | Unit | Athugasemd |
| Bylgjulengd | UC | λ | 1270 | 1310 | 1370 | nm | ITU staðall |
| LC | - | CWDM | - | ||||
| Tíðni（3dB） | - | f3dB | 0.1 | - | 4 | GHz | - |
| Ljósútgangsafl | - | P | - | 1 | - | mW | - |
| Hlutfallslegur styrkur hávaði | UC | rín | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Inntak 1 dB Þjöppun | - | - | - | 10 + | - | dBm | - |
Aflgjafi (TC = 22±3℃)
| Breytu | Min. | Týpa. | Max. | Unit |
| Spenna | +7 | 12 + | 36 + | V |
| Núverandi(2) | 0.03 | 0.1 | 0.15 |
A |
(1) Prófskilyrði: Vin = +12V.

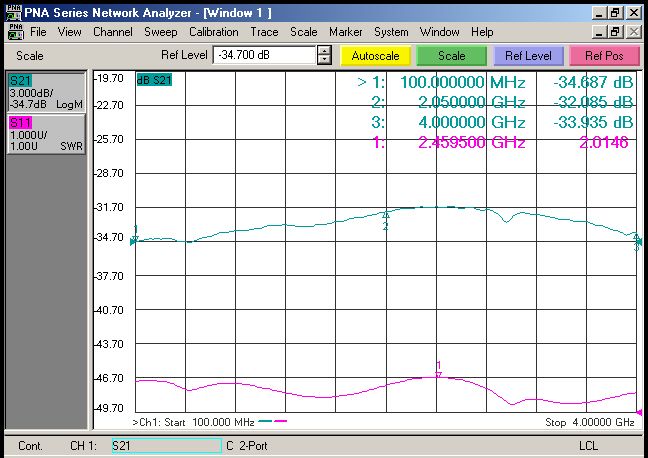

● Dæmigert gögn
Mynd 1 LK-NYC04D-CL DML DBF Laser Dæmigert tíðniferill
Mynd 2 LK-NYC04D-UC DML DBF Laser Dæmigert tíðniferill

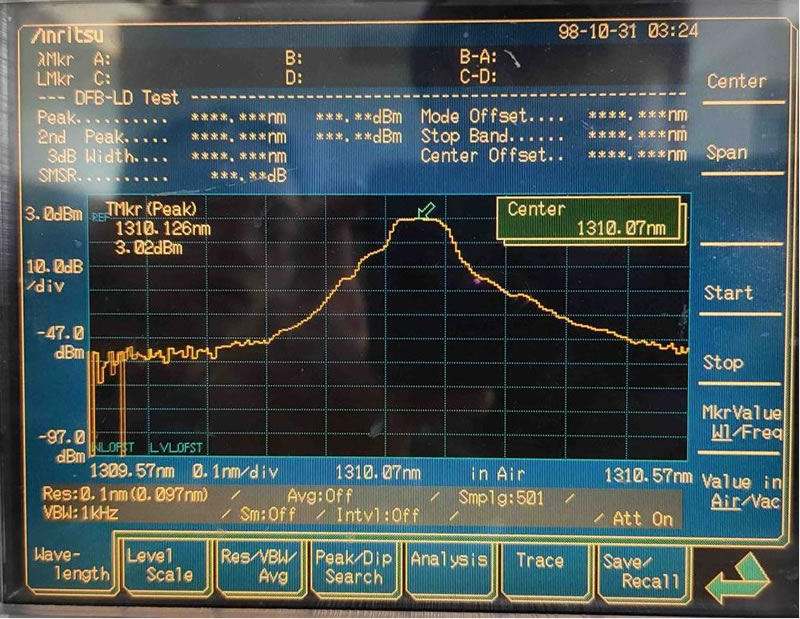

● Dæmigerð litrófsferill
Mynd 3 LK-NYC04D DML DBF Laser Dæmigert litrófsferill
● Málseining: mm[tommu]
Mynd 4 LK-NYC04D DML DBF sendistærð
RF tengi: SMA
Rafmagnstengi: J30J-9-ZKP
● Upplýsingar um pöntun
Blað 1:
| Gerð | Dæmigerð bylgjulengd |
| UL | 1310nm |
| CL | CWDM (valfrjáls bylgjulengd) |
Blað 2:
| Gerð | Power |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Blað 3:
| Gerð | tengi | Athugasemd |
| N | Nr | Flans |
| A | FC / APC | Standard 9/125μm SM trefjar |
| P | FC / PC | Standard 9/125μm SM trefjar |
Umsóknir
Fjarstýring fyrir loftnet
Farsíma og PCS net
Analog RF tengla sending
Rekja, fjarmælingar og eftirlit
Þráðlaus breiðbandssamskipti
