LK-NYDMT UWB beint mótaður sendir
- Háhraða beint mótað DFB leysir:
- Ofurbreiðband (betra en 18GHz)
- Bylgjulengd: DWDM(ITU)
- Frábært bælingarhlutfall fyrir hliðarstillingu
- Mjög samþætt, mátapökkun
- High-Dynamic-Range
- Hátt framleiðsla
- Rekstrarhitastig: （-40℃～70℃）
Vörulýsing
LK-NYDMT sendirinn er fyrst og fremst gerður úr nokkrum lykilþáttum, þar á meðal háhraða beint stilltan dreifða endurgjöf (DFB) leysir, sjálfvirka ljósaflstýringarrás, sjálfvirka hitastýringarrás, spennustöðugandi umbreytingarrás, vöktunar- og vísbendingarás. Þessi sendir veitir breytilega bylgjulengd í samræmi við ITU staðla ITU (Dense Wavelength Division Multiplexing) (DWDM).
Það býður upp á mótunarbandbreidd sem fer yfir 18GHz og getur náð allt að 10mW framleiðsla. LK-NYDMT sendirinn er rekinn af einni jákvæðri aflgjafa og viðheldur stöðugri frammistöðu á spennusviði frá +7V til +36V. Sendirinn er hannaður með nokkrum hagstæðum eiginleikum, svo sem lágmarks hávaða af hlutfallslegum styrkleika, framúrskarandi stöðugleika úttaksbylgjulengdar og hátt úttaksafl.
Ennfremur er LK-NYDMT sendir útbúinn háþróaðri vísbendingaaðgerð sem staðfestir sjónrænt stöðu bæði aflgjafa og ljósaflgjafa, sem tryggir að kerfið virki innan ákjósanlegra færibreyta, þessi eiginleiki er nauðsynlegur fyrir rauntíma kerfiseftirlit og fyrir skjóta greiningu á rekstrarfrávikum.
Tæknilegar Upplýsingar
Alger hámarkseinkunn
| Breytu | tákn | Min. | Týpa. | Max. | Unit |
| Geymsluhita | TSTG | -55 | 25 + | 85 + | ℃ |
| Operation hitastig | TC | -40 | 25 + | 70 + | ℃ |
| RF inntaksafl1 | Pin | - | 10 + | 20 + | dBm |
| Spenna | Vin | +7 | 12 + | 36 + | V |
(1) Vinnuhamur fyrir stöðuga bylgju (CW).
Ljós- og rafmagnsforskrift (TC = 22±3℃)
| Breytu | tákn | Skilyrði | Min. | Týpa. | Max. | Unit |
| Bylgjulengd | λ | - | DWDM(ITU) - |
nm | ||
| Tíðni（3dB） | f3dB | X hljómsveit | 0.1 | - | 12 | GHz |
| Ku hljómsveit | 1 | - | 18 | |||
| Létt úttaksafl | P | - | 5 | 10 | - | mW |
| Hlutfallslegur styrkur hávaði | rín | - | - | - | -155 | dBc/Hz |
| Ávöxtunartap（VSWR） | VSWR | X hljómsveit | - | - | 2 | - |
| Ku hljómsveit | - | - | 2.2 | |||
| Inntak 1 dB Þjöppun | - | - | 13 + | 15 + | - | dBm |
Aflgjafi (TC = 22±3℃)
| Breytu | Min. | Týpa. | Max. | Unit |
| Spenna | +7 | 12 + | 36 + | V |
| Núverandi(2) | 0.07 | 0.1 | 1 | A |
(2) Prófskilyrði: Vin = +12V.
● Dæmigerð svörunarferill

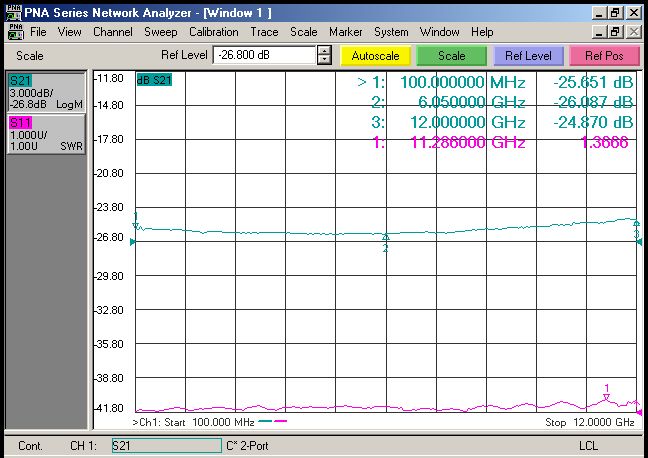

Mynd 1 Dæmigerð svörunarferill LK-NYDMT-X sendis
Mynd 2 Dæmigerð svörunarferill LK-NYDMT-Ku sendis

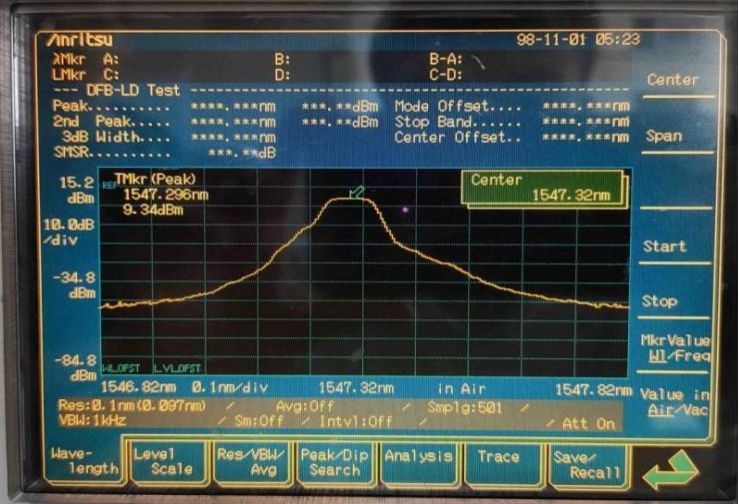

● Dæmigert litróf
Mynd 3 Dæmigert litróf LK-NYDMT sendis

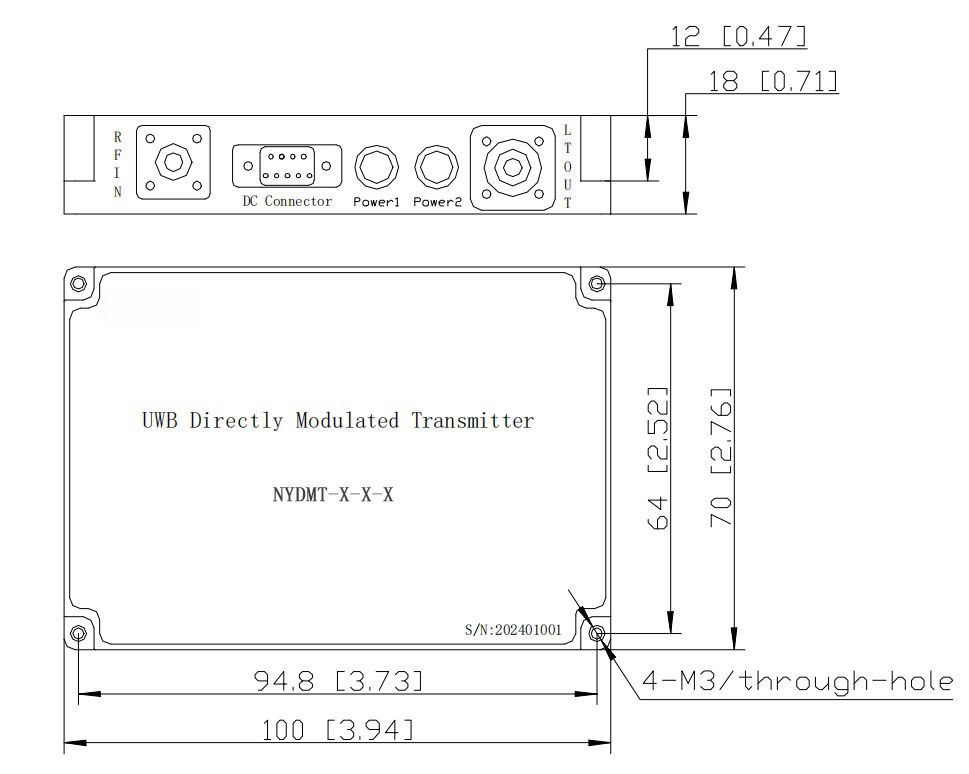

● Málseining: mm[tommu]
Mynd 4 Stærð LK-NYDMT sendis
RF tengi: SMA
Rafmagnstengi: J30J-9-ZKP
● Pin Of Power Supply
| Breytu | Lýsing | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Spenna | + 12V | NC | GND | NC | |||||
● Order Upplýsingar
Blað 1:
| tákn | Lýsing |
| DM | DWDM (Dense Wavelength Division Multiplexing) 7 PIN fiðrildapakki |
Sheet 2
| tákn | Lýsing |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Blað 3:
| Sund | Tíðni (THz) | Miðbylgjulengd (nm) | Sund | Tíðni (THz) | Miðbylgjulengd (nm) | |
| C01 | ALK-NY æskileg sérsniðin bylgjulengd | C37 | 193.7 | 1547.72 | ||
| C02 | Ekki ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Ekki ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Ekki ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Blað 4:
| tákn | Tengja Type | Lýsing |
| N | Sérsniðin | Sérsniðin |
| A | FC / APC | Standard 9/125μm SM trefjar |
| P | FC / PC | Standard 9/125μm SM trefjar |
Umsóknir
Loftnet og radar
Rafrænt mótvægiskerfi
Analog RF tengla sending
Þráðlaus breiðbandssamskipti
Farsímasamskiptastöð
